从硬件和软件重新认识DCS

2018年12月25日 10:36:36来源:工控资料窝作者:工控资料窝关键词:DCS智能控制
    集散控制系统简称DCS,也可直译为“分散控制系统”或“分布式计算机控制系统”。它采用控制分散、操作和管理集中的基本设计思想,采用多层分级、合作自治的结构形式。其主要特征是它的集中管理和分散控制。目前DCS在电力、冶金、石化等各行各业都获得了极其广泛的应用。

    DCS通常采用分级递阶结构,如图1所示,每一级由若干子系统组成,每一个子系统实现若干特定的有限目标,形成金字塔结构

    可靠性是DCS发展的生命,要保证DCS的高可靠性主要有三种措施:一是广泛应用高可靠性的硬件设备和生产工艺;二是广泛采用冗余技术;三是在软件设计上广泛实现系统的容错技术、故障自诊断和自动处理技术等。当今大多数集散控制系统的MTBF可达几万甚至几十万小时。
    01
    DCS的硬件体系结构
    考察DCS的层次结构,DCS级和控制管理级是组成DCS的两个最基本的环节。
    过程控制级具体实现了信号的输入、变换、运算和输出等分散控制功能。在不同的DCS中,过程控制级的控制装置各不相同,如过程控制单元、现场控制站、过程接口单元等等,但它们的结构形式大致相同,可以统称为现场控制单元FCU。过程管理级由工程师站、操作员站、管理计算机等组成,完成对过程控制级的集中监视和管理,通常称为操作站。DCS的硬件和软件,都是按模块化结构设计的,所以DCS的开发实际上就是将系统提供的各种基本模块按实际的需要组合成为一个系统,这个过程称为系统的组态。
    现场控制单元
    现场控制单元一般远离控制中心,安装在靠近现场的地方,其高度模块化结构可以根据过程监测和控制的需要配置成由几个监控点到数百个监控点的规模不等的过程控制单元。
    现场控制单元的结构是由许多功能分散的插板(或称卡件)按照一定的逻辑或物理顺序安装在插板箱中,各现场控制单元及其与控制管理级之间采用总线连接,以实现信息交互。
    现场控制单元的硬件配置需要完成以下内容:
    插件的配置根据系统的要求和控制规模配置主机插件(CPU插件)、电源插件、I/O插件、通信插件等硬件设备;
    硬件冗余配置对关键设备进行冗余配置是提高DCS可靠性的一个重要手段,DCS通常可以对主机插件、电源插件、通信插件和网络、关键I/O插件都可以实现冗余配置。
    硬件安装不同的DCS,对于各种插件在插件箱中的安装,会在逻辑顺序或物理顺序上有相应的规定。另外,现场控制单元通常分为基本型和扩展型两种,所谓基本型就是各种插件安装在一个插件箱中,但更多的时候时需要可扩展的结构形式,即一个现场控制单元还包括若干数字输入/输出扩展单元,相互间采用总线连成一体。
    就本质而言,现场控制单元的结构形式和配置要求与模块化plc的硬件配置是一致的。
    操作站
    操作站以来显示并记录来自各控制单元的过程数据,是人与生产过程信息交互的操作接口。典型的操作站包括主机系统、显示设备、键盘输入设备、信息存储设备和打印输出设备等,主要实现强大的显示功能(如模拟参数显示、系统状态显示、多种画面显示等等)、报警功能、操作功能、报表打印功能、组态和编程功能等等。
    另外,DCS操作站还分为操作员站和工程师站。从系统功能上看,前者主要实现一般的生产操作和监控任务,具有数据采集和处理、监控画面显示、故障诊断和报警等功能。后者除了具有操作员站的一般功能以外,还应具备系统的组态、控制目标的修改等功能。从硬件设备上看,多数系统的工程师站和操作员站合在一起,仅用一个工程师键盘加以区分。
    02
    DCS的软件系统

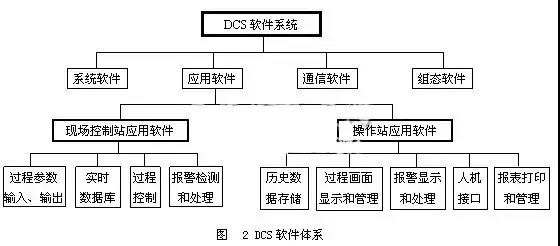

    DCS的软件体系如图2所示,通常可以为用户提供相当丰富的功能软件模块和功能软件包,控制工程师利用DCS提供的组态软件,将各种功能软件进行适当的“组装连接”(即组态),生成满足控制系统的要求各种应用软件。

    现场控制单元的软件系统
    如图3,现场控制单元的软件主要包括以实时数据库为中心的数据巡检、控制算法、控制输出和网络通信等软件模块组成。
    实时数据库

    起到了中心环节的作用,在这里进行数据共享,各执行代码都与它交换数据,用来存储现场采集的数据、控制输出以及某些计算的中间结果和控制算法结构等方面的信息。数据巡检模块用以实现现场数据、故障信号的采集,并实现必要的数字滤波、单位变换、补偿运算等辅助功能。DCS的控制功能通过组态生成,不同的系统,需要的控制算法模块各不相同,通常会涉及以下一些模块:算术运算模块、逻辑运算模块、PID控制模块、变型PID模块、手自动切换模块、非线性处理模块、执行器控制模块等等。控制输出模块主要实现控制信号以故障处理的输出。
    操作站的软件系统
    DCS中的操作站用以完成系统的开发、生成、测试和运行等任务,这就需要相应的系统软件支持,这些软件包括操作系统、编程语言及各种工具软件等。一套完善的DCS,在操作站上运行的应用软件应能实现如下功能:实时数据库、网络管理、历史数据库管理、图形管理、历史数据趋势管理、数据库详细显示与修改、记录报表生成与打印、人机接口控制、控制回路调节、参数列表、串行通信和各种组态等。
