一篇文章帮你读懂DCS与PKS

2019年04月15日 09:35:00来源:自动化控制系统交流作者: 小Z关键词:DCS控制系统
    一、DCS系统概念简介

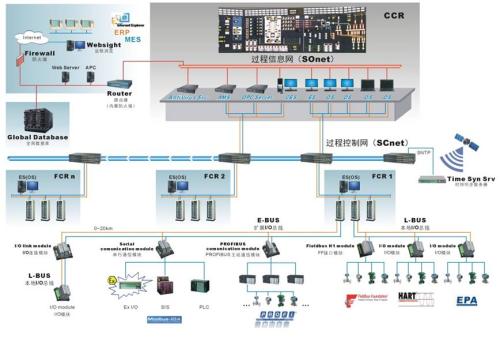

    DCS就是DistributedControlSystem的缩写,翻译过来叫分布式控制系统,我们一般习惯称之为集散控制系统。是1975年美国霍尼韦尔公司首先研发出来针对生产过程的自动化控制系统。下面我们通过DCS系统结构图来介绍一下它的功能组成。

    图中把DCS系统分成四个级,分别是现场级、控制级、监控级和管理级。
    现场级:不是DCS的组成部分,但是它是DCS和现场设备联系的纽带,也就是说现场的各种信息通过它们送给DCS系统;DCS系统的信息通过它们送到现场设备上去。
    控制级:又叫过程级主要由过程控制站、I/O单元组成,是DCS控制系统的主要部分,在这里可以实现各种信息的控制和管理。
    监控级:又叫操作级主要由操作站和工程师站组成,为用户提供接口界面,完成对系统的监控操作和组态操作。
    管理级:主要是对数据的管理及一些更高级功能的开发应用,随着科技的发展,作为DCS的高级层次功能越来越强大,使用越来越灵活方便。
    二、PKS系统简介
    PKS是ProcessKnowledgeSystem的缩写(总有人习惯上把它译成过程知识系统,我个人到认为没必要翻译,一个名称,知道就好)是美国Honeywell公司最新一代的过程自动化系统。我们还是通过PKS系统结构图来了解一下:

    我在图上粗略的划分了四块,方便我们分析。从下到上咱们就叫它1、2、3、4吧。
    1、现场仪表部分同DCS一样不再介绍了。
    2、控制部分,这里我们可以看到HONEYWELL最新的控制站硬件C系统硬件,还有还有霍尼韦尔的早期控制产品C200和TPS,甚至世界第一出现的TDC3000。右侧的SafetyManager属于SIS系统,以后将有介绍。
    3、操作管理层,完成的是对系统的操作和组态管理,这里我们可以看到有操作站,服务器,甚至造纸行业常用的QCS系统。
    4、应用管理层次,我们可以看到有工厂资产管理,数字视频管理,工厂模型等等。并且通过防火墙联入了互联网,在互联网上我们能看到工厂数据库PHD,网络服务器Esever安全设备集成EBI,还有无线系统。
    三、DCS与PKS
    通过上面两个部分的介绍大家应该不难理解DCS和PKS的关系了吧。PKS的霍尼韦尔最新的DCS系统,功能非常强大,它将人员与过程控制、经营和资产管理融合在一起。是一个先进的工业自动化系统。
